Amostrador de Ciclone para Particulado Respirável e Sílica

Dorr Oliver CicloneEsta unidade Dorr-Oliver atende aos requisitos de amostragem da NIOSH para ciclones de nylon de 10mm, conforme especificado para poeira incômoda (# 0600) e pó de sílica (# 7500, 7501, 7601 e 7602).

Ele é projetado para separar a fração respirável de poeira no ar da fração não-respirável; Partículas aerotransportadas com diâmetros aerodinâmicos entre 0,2 e 10 mícrons, capazes de produzir pneumoniose pulmonar com exposição prolongada. Projetado para pneumonconiosus produzindo poeiras, ele também pode ser efetivamente usado para monitorar a fração respirável de todos os tipos de poeiras, de alto tóxico para partículas incômodas.

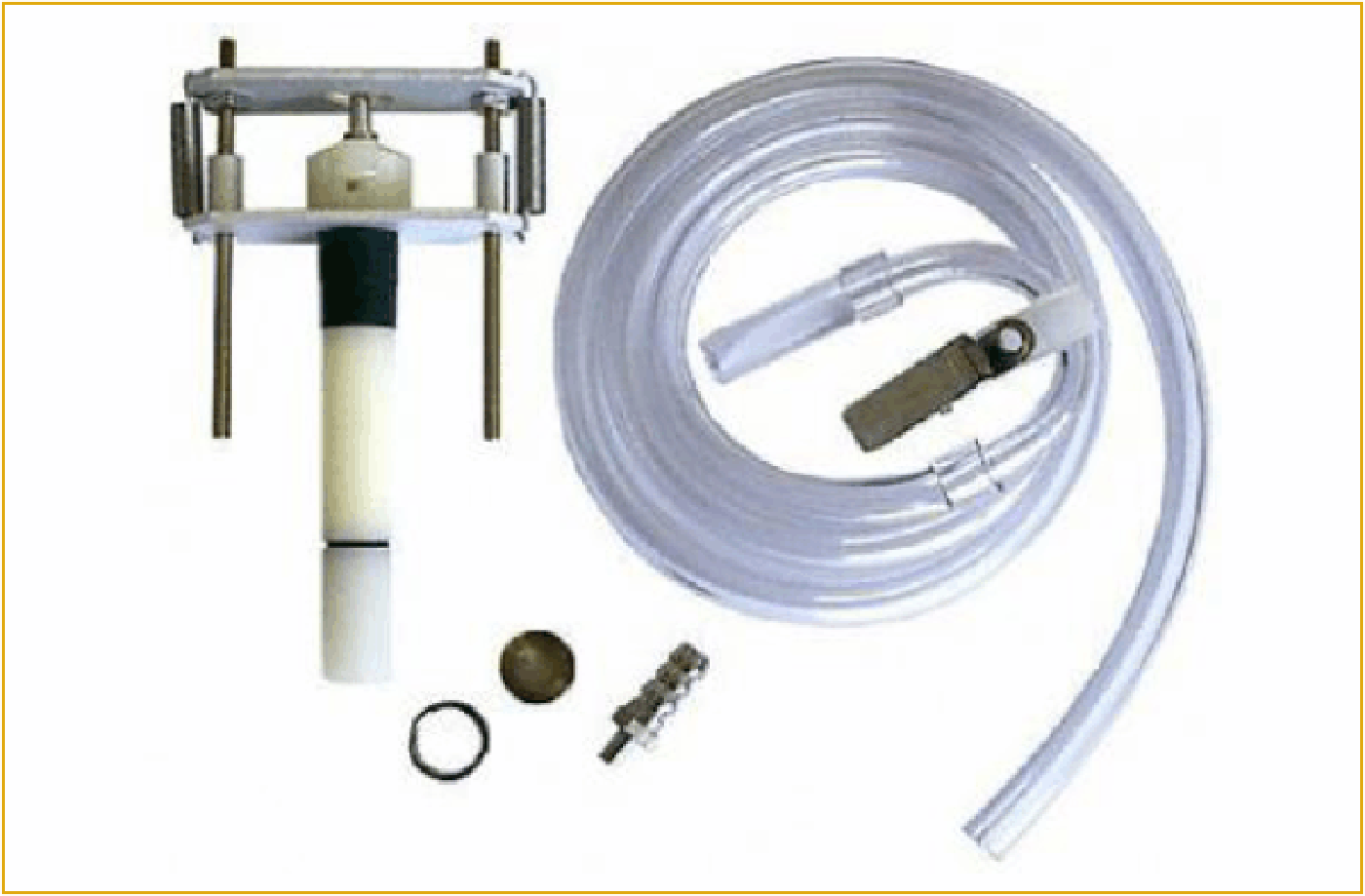

A unidade é constituída por um ciclone de dois estágios e uma estrutura de alumínio leve, que monta uma cassete de filtro padrão de 3 partes de 37 mm, com filtro de membrana. Quando o ar entra no estágio de ciclone em 1,7 LPM (conforme recomendado pelo NIOSH), as partículas não-respiráveis ​​maiores são separadas por centrifugação e caem em um pote removível de grão inferior. As partículas respiráveis ​​mais pequenas passam para a cassete, onde são capturadas pela membrana filtrante.

Ciclone Gráfico Observe que a separação obtida pelo Cyclone Sampler (curva vermelha) segue a convenção para a separação de partículas respiráveis, conforme especificado pela ACGIH (curva preta). Poucos outros separadores de ciclones mostram um ajuste tão próximo do desempenho real ao ideal. Por exemplo, 100% de partículas de 10 micron e 50% de partículas de 4 micron são removidas pelo ciclone. Isto corresponde a 0% de partículas de 10 micron e 50% de partículas de 4 micron que penetram no pulmão inferior.
